CARA MENGHUBUNGKAN WIRELESS ROUTER DENGAN SWITCH DI CISCO PACKET TRACER

By  05.10.00  No comments
1. Pertama buka aplikasi Cisco Packet Tracer.
Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer

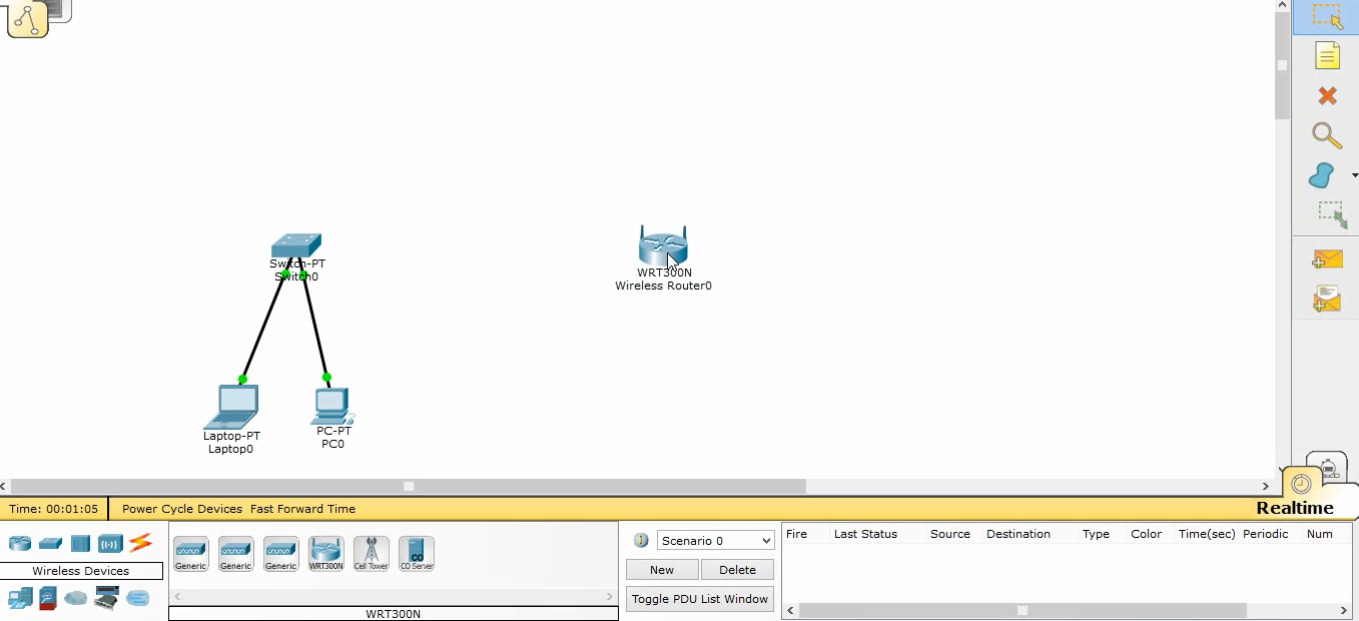

2. Buat seperti gambar berikut.
Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer

Saya menggunakan Switch-PT, perangkat Switch berada di Switches (Urutan ke 2)
Untuk PC dan Laptop berada di End Devices (Urutan ke 6)

3. Sambungkan menggunakan kabel Straight.
Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer

Sambungkan PC0 (FastEthernet0) ke Switch (Fast Ethernet 0/1) menggunakan kabel Straight.
Sambungkan Laptop0 (FastEthernet0) ke Switch (Fast Ethernet 1/1)  menggunakan kabel Straight.

4. Lalu isikan IP Configuration.
Untuk Switch saya menggunakan subnet 192.168.1.0

Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer
Klik pada Laptop0 -> (Setelah muncul window baru) Pilih Desktop -> IP Configuration.

Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer
Klik pada PC0 -> (Setelah muncul window baru) Pilih Desktop -> IP Configuration.

5. Tambahkan Wireless Router pada Wireless Devices.
Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer

6. Klik WRT300N -> GUI.
Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer

Untuk alamat IPnya sobat bisa sesuaikan.

7. Disini kita menggunakan DHCP. Client akan mendapatkan IP secara otomatis.
Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer

IP awal dimulai dari 6.

8. Matikan dulu LAPTOP1/PC1
Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer
Tombol untuk mematikan dan menyalakan pada Laptop
       Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer
Tombol untuk mematikan dan menyalakan pada PC

9. Disini kita akan mengganti LAPTOP1/PC1 yang asalnya menggunakan kabel di ubah menjadi Wireles, dengan cara :

Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer
Tarik NIC (Konektor RJ45) ke Wireless Adaptor (Linksys-WPC300N) untuk membuang NIC, lalu Tarik Wireless Adaptornya ke tempat yang kosong.

Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer
Tarik NIC (Konektor RJ45) ke Wireless Adaptor (Linksys-WPC300N) untuk membuang NIC, lalu Tarik Wireless Adaptornya ke tempat yang kosong.

10. Jika seperti gambar berikut maka sudah terkonfigurasi dengan benar.
Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer

11. Tambahkan Router yang berada di Routers (Urutan ke1)
Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer

Lalu sambungkan Switch-PT (FastEthernet2/1) ke Router-PT (FastEthernet0/0)

12. Lalu Klik Router -> Config. (Agar Switch tersambung ke Router)

Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer
Pilih FastEthernet0/0, untuk IP gunakan IP Gateway, lalu nyalakan.

Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer
Pilih RIP, Pada kolom Network masukan IP (192.168.1.0), lalu add.

13. Sambungkan WRT300N (Ethernet 1) ke Router (FastEthernet1/0)
Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer

14. Lalu Klik Router -> Config. (Agar Switch tersambung ke Router)

Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer
Pilih FastEthernet1/0, untuk IP gunakan IP Router, lalu nyalakan.

Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer
Pilih RIP, Pada kolom Network masukan IP (192.168.2.0), lalu add.

15. Jika Hijau semua maka sudah tersambung semua.
Menghubungkan Wireless Router dengan Switch pada Cisco Packet Tracer

16. Untuk mengecek apakah sudah benar atau belum sobat bisa
